Upravitelj postojeće zgrade sa 107 stanova, 8 katova iznad zemlje i 1 podrumom, ukupne površine 10000 m2, dobio je zadatak poboljšati energetsku učinkovitost zgrade kojom je upravljao. Dvostruki cilj bio je smanjiti troškove grijanja, klimatizacije i tople vode te povećati energetsku učinkovitost zgrade i, posljedično, vrijednost nekretnine. Intervencije su trebale utjecati samo na zajedničke prostore i omotač zgrade, uz zadržavanje postojećeg sustava distribucije i računanja.

Zgrada je bila opskrbljena centraliziranim sustavom koji se temeljio na 3 plinska kotla stare generacije i radijatorima za grijanje i proizvodnju potrošne tople vode te 1 velikom rashladnom uređaju s isparivačkim tornjevima postavljenim na krovu, u kombinaciji s ventilokonvektorima, za klimatizaciju.

Kako bi zadovoljio potrebe vlasnika etažnih stanova, upravitelj je odlučio intervenirati kako na omotaču zgrade, opremajući zgradu toplinskom vanjskom izolacijom i zamjenjujući staru stolariju onom s niskom propusnošću tako i na cjelogodišnjem sustavu klimatizacije, zamjenjujući postojeći sustav kompletnim Clivet sustavom.

Postojeći radijatori, ventilokonvektori te interni sustav regulacije i računanja su zadržani.

Temelj Clivet sustav predstavlja:

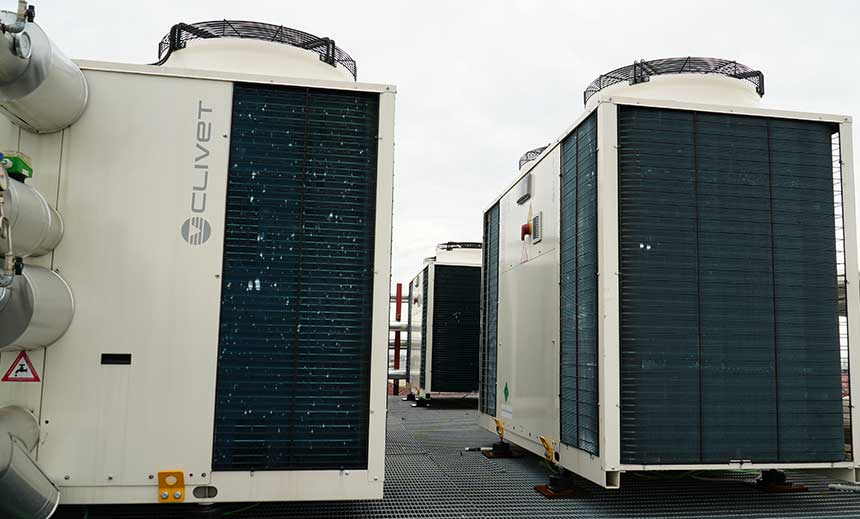

• 6 višenamjenskih dizalica topline ELFOEnergy Magnum WASN-XIN, svaka snage 80 kW, sposobnih istovremeno proizvoditi toplu i hladnu vodu
• 6 plinskih kotlova od 200 kW
• 2 x x WSHH-LEE1 ELFOFoenergy Ground Medium2 100 kW visokotemperaturne dizalice topline voda-voda
• 3 spremnika od 2000 litara za ljetno hlađenje
• 2 x 2000 litara akumulacije za grijanje
• 2 x 2500 litara akumulacije za toplu vodu, svaka opremljena s 2 izmjenjivača, koji se izmjenjuju s dizalicama topline voda-voda i bojlerima koji se uključuju samo u slučaju veće potražnje
• 1 Clivet Intelliplant sustav upravljanja

Šest višenamjenskih dizalica topline proizvodi toplu vodu za akumulaciju, koja djeluju kao izvor topline za visokotemperaturne dizalice topline.

Tijekom većeg dijela godine, kada postoji slična potražnja za grijanjem i hlađenjem, omogućuju vam da iskoristite visoku učinkovitost istovremene proizvodnje hladne i tople vode.

Potrošna topla voda proizvodi se korištenjem tople vode iz višenamjenskih kotlova kao izvora, čime se izbjegava korištenje podzemne ili vode iz bunara, koje bi imale manje povoljnu temperaturu i zahtijevale bi skuplji sustav.

Korištenjem višefunkcionalne tehnologije, u kombinaciji s visokotemperaturnim dizalicama topline, moguće je proizvoditi i potrošnu toplu vodu na temperaturama iznad 65 °C bez uporabe kotla.

Sustav je opremljen sa 6 kotlova, koji mogu raditi integrirano u slučaju velikih potreba za grijanjem ili kao potpuna zamjena u slučaju kvarova ili održavanja dizalica topline.

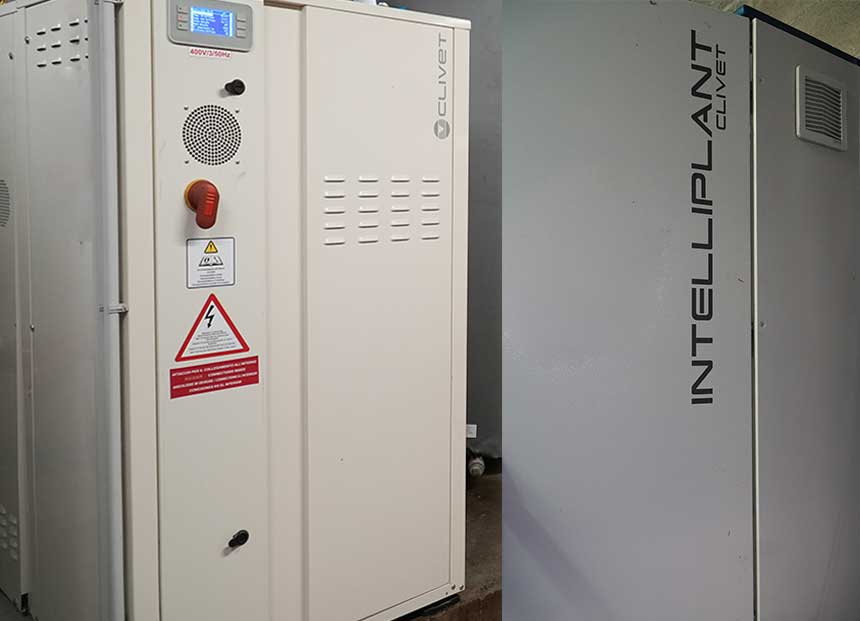

Cijelim cjelogodišnjim sustavom klimatizacije upravlja nadzorni sustav Clivet Intelliplant koji koordinira cijeli sustav grijanja i hlađenja, omogućujući resurse centralne jedinice na temelju zahtjeva primljenih od pojedinačnih stanova i uvijek aktivirajući najučinkovitiji resurs, dajući prioritet korištenju dizalica topline. Zahvaljujući Intelliplant nadzornom sustavu, dizalice topline mogu se koristiti u kombinaciji s kotlovima, čime se osigurava savršeno pouzdan i učinkovit hibridni sustav za svaku mogućnost. Intelliplant vam također omogućuje maksimiziranje ukupne učinkovitosti sustava, omogućujući jedinicama rad maksimalne učinkovitosti, a također omogućuje kupcu praćenje grijanja, hlađenja i potrošnje električne energije.
